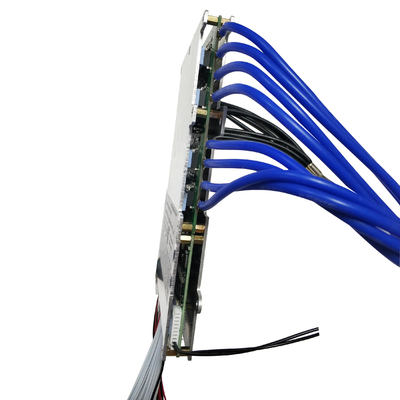

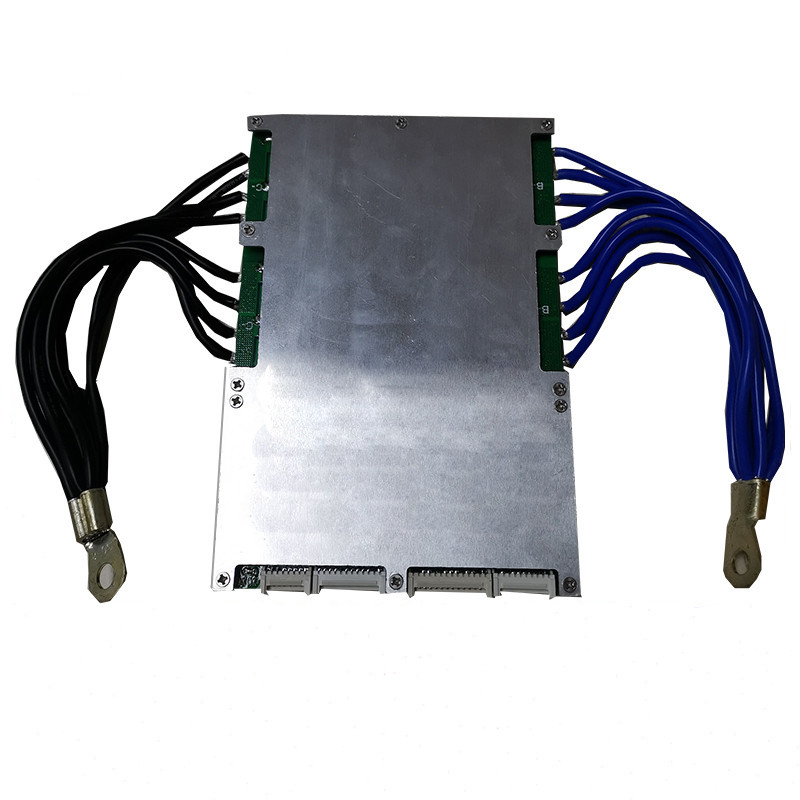

10S-24S 450A 300A 200A 100A 70A লি-আয়ন লি-পলিমার LiFePO4 LTO ব্যাটারি BMS সুরক্ষা সার্কিট বোর্ড স্মার্ট এন্ট বিএমএস
পণ্য পরিচিতি:
সমর্থন:
10S -24S লি-আয়ন ব্যাটারি (30V-102V লিথিয়াম ব্যাটারি সেল)
13S -24S lifePo4 ব্যাটারি (30V-88V লিথিয়াম আয়রন ফসফেট ব্যাটারি সেল)
15S -24S LTO ব্যাটারি (30V-68V লিথিয়াম টাইটানেট ব্যাটারি সেল)
ডিফল্ট হল লি-আয়ন পরামিতি।আপনি যখন ফোনে ব্লুটুথ কানেক্ট করেন, তখন ক্লিক করে lifePo4/LTO প্যারামিটার সেট আপ করতে পারেন।ডিফল্ট সেটিং হল 24S, আপনি যদি অন্য সংখ্যক সেল ব্যবহার করেন তবে অ্যাপে পরিবর্তন করুন।
একক কোষ ভোল্টেজ সনাক্তকরণ পরিসীমা 1V-4.6V।উচ্চ নির্ভুলতা সনাক্তকরণ সেল ভোল্টেজ ত্রুটি 5MA এর কম
চার্জিং বর্তমান: 50A
স্রাব বর্তমান: 70A 100A 150A 200A 300A চয়ন করতে
ভারসাম্য বর্তমান: 200MA।নিয়ন্ত্রিত ব্যালেন্স মোড, যখন চার্জিং শুরু হয়, ভোল্টেজের পার্থক্য দ্বারা সনাক্ত করা যেতে পারে
শনাক্ত করা ভোল্টেজের পার্থক্য সেট মানের চেয়ে বেশি।
উচ্চ নির্ভুলতা কুলম্ব পাল্টা ফাংশন তাপমাত্রা নিয়ন্ত্রণ সনাক্তকরণ হল গতি পরিমাপ
ব্লুটুথ সংযোগ: অ্যান্ড্রয়েড এবং আইওএস ফোনের জন্য সমর্থন
সাপোর্ট সেল: সাপোর্ট লি-আয়ন, লিপো, 18650, লাইফপো 4, এলটিও এবং আরও অনেক কিছু
ভোল্টেজ নির্ভুলতা: একক সেল ভোল্টেজ সনাক্তকরণ পরিসীমা (1.5-4.6V), তাই বিভিন্ন ধরণের সেল ব্যবহার সমর্থন করে, 3 mV এর মধ্যে সঠিকতা ত্রুটি
ড্রপ ওয়্যার প্রোটেকশন: তারের ভালভাবে ঢালাই করা হয়নি এবং ভোল্টেজ ভুল হওয়ার কারণ সনাক্ত করুন। তারের ড্রপ সেল সুরক্ষা ব্যালেন্স করুন
ওভারচার্জ সুরক্ষা: উচ্চ-নির্ভুলতা সনাক্তকরণ ভোল্টেজ, একক ওভারচার্জ সুরক্ষা এবং মোট ভোল্টেজ ওভারভোল্টেজ সুরক্ষা সেট করতে ব্লুটুথের সাথে সংযোগ করুন
ওভার ডিসচার্জ সুরক্ষা: উচ্চ-নির্ভুলতা সনাক্তকরণ ভোল্টেজ, একক-কোষ ওভার-ডিসচার্জ সুরক্ষা এবং মোট ভোল্টেজ আন্ডার-ভোল্টেজ সুরক্ষা সেট আপ করতে ব্লুটুথ সংযুক্ত করুন
শর্ট সার্কিট সুরক্ষা: শর্ট সার্কিট সুরক্ষা মান সেট করতে ব্লুটুথের সাথে সংযুক্ত করা যেতে পারে, 0 তে পরিবর্তন করা হল শর্ট সার্কিট সুরক্ষা বন্ধ করা
ওভারকারেন্ট সুরক্ষা: ওভারকারেন্ট সুরক্ষা মান সেট আপ করতে ব্লুটুথের সাথে সংযুক্ত করা যেতে পারে (সর্বোচ্চ 300A)
বর্তমান সনাক্তকরণ: ক্রয় করা সুরক্ষা বোর্ডের বর্তমান পরিসরের মধ্যে
তাপমাত্রা নিয়ন্ত্রণ সুরক্ষা: সুরক্ষা বোর্ডে অন্তর্নির্মিত সুষম তাপমাত্রা নিয়ন্ত্রণ, শক্তি তাপমাত্রা রয়েছে এবং উচ্চ তাপমাত্রার বিপদ প্রতিরোধ করতে 4টি তাপমাত্রা নিয়ন্ত্রণের সাথে সংযুক্ত করা যেতে পারে।
ব্যালেন্স কারেন্ট: 200 mA, হাই ভোল্টেজ বনাম কম ভোল্টেজ ডিসচার্জ ব্যালেন্স
স্রাব বর্তমান: সর্বোচ্চ স্রাব বর্তমান হিসাবে ক্রয় নির্বাচনের বর্তমান উল্লেখ করুন
কুলম্ব কাউন্টার: চিপ প্রতিরোধের মধ্যে ক্ষতিপূরণ 1-24S ব্যাটারি সংযোগটি খুব দীর্ঘ, যার ফলে তারের প্রতিরোধ খুব বড় হয়, চার্জিং এবং ডিসচার্জিংয়ের সময় সেল ভোল্টেজ খুব বড়, সাধারণত ব্যবহার করা যায় না
সংযোগ অভ্যন্তরীণ প্রতিরোধ: বর্তমান থেকে টাইম স্কোরিংয়ের উপর ভিত্তি করে, অবশিষ্ট ব্যাটারির ক্ষমতা এবং চার্জিং কারেন্ট সঠিকভাবে গণনা করুন
আরএফকিউ
1. সাধারণ পোর্ট এবং পৃথক পোর্ট কি?পার্থক্য কি?
আমরা একটি উদাহরণ হিসাবে 13S 48V 15A BMS নিই, সাধারণ পোর্ট 15A মানে আপনার চার্জ ক্যাথোড এবং ডিসচার্জ ক্যাথোড একই পয়েন্টে সংযুক্ত (আমাদের P-), চার্জ ক্যাথোড এবং ডিসচার্জ ক্যাথোড সাধারণ সংযোগে ব্যবহৃত হয়
পোর্ট, তাই চার্জ কারেন্ট এবং ডিসচার্জ কারেন্ট একই 15A।আলাদা পোর্ট আলাদাভাবে চার্জ ক্যাথোড (C-) এবং ডিসচার্জ ক্যাথোড (P-) দ্বারা সংযুক্ত থাকে, তাই চার্জ কারেন্ট এবং ডিসচার্জ কারেন্ট আলাদা, ডিসচার্জ কারেন্ট 15A, চার্জ কারেন্ট 8A।
2.ব্যালেন্স ফাংশন কি?
কাজের নীতি এবং ফাংশন নিম্নরূপ, যখন আপনার একটি কোষের ভোল্টেজ অ্যালার্ম ভোল্টেজ পর্যন্ত হয় (লি-আয়ন 4.18V পর্যন্ত, LifePo4 পর্যন্ত (3.6V), তখন কোষের ব্যালেন্স কাজ করতে শুরু করে, ভারসাম্য প্রতিরোধ 35ma (যখন ভারসাম্য বজায় থাকে) দিয়ে স্রাব শুরু হয় ডিসচার্জ কাজ করতে শুরু করে, বিএমএস একটু গরম হতে শুরু করবে, যা স্বাভাবিক প্রতিফলন), সেল চার্জিং এবং ডিসচার্জিং উভয় অবস্থায় আছে, এবং অন্যান্য যেগুলি অ্যালার্ম ভোল্টেজে পৌঁছায় না (Li-ion 4.18V, LifePo4 3.6V) শুধুমাত্র চার্জিং অবস্থায় থাকে, কোনো ডিসচার্জিং হয় না, যখন দ্রুত সেল ভোল্টেজ অ্যালার্ম ভোল্টেজে পৌঁছে যায় (Li-ion 4.25V, LifePo4 3.75V) BMS পাওয়ার সুরক্ষা বন্ধ করে দেয়, অন্য সমস্ত কোষগুলি চার্জ করা বন্ধ হয়ে যায়, এই প্রক্রিয়াটি হবে ব্যালেন্স কারেন্টে আপনার ব্যাটারি চার্জিং সক্ষম করুন এবং আপনার ব্যাটারি ভোল্টেজ ব্যালেন্স স্ট্যাটাসে থাকে, কিন্তু যখন আপনার সেল ভোল্টেজের পার্থক্য বড় পরিসরে থাকে, তখন ব্যালেন্স ভালভাবে কাজ করতে পারে না
3. ব্যাটারির ক্ষমতা এবং বিএমএস কারেন্টের মধ্যে সম্পর্ক?
ব্যাটারি ক্ষমতা এবং বিএমএস কারেন্টের মধ্যে সরাসরি কোন সম্পর্ক নেই, বড় ক্ষমতা মানে বড় ব্যাটারি নয়, তবে অবিরত কারেন্টের উপর নির্ভর করুন, অর্থাৎ আপনার ইঞ্জিন শক্তিশালী হলে, আপনার বিএমএসের উচ্চ কারেন্ট বেছে নেওয়া উচিত, এটি নির্ভর করে না ব্যাটারির ক্ষমতার উপর।
4. আমি কি ধরনের চার্জার নির্বাচন করব?
লিথিয়াম ব্যাটারিকে অবশ্যই নির্দিষ্ট চার্জার বেছে নিতে হবে, লিডাসিড ব্যাটারির জন্য চার্জার ব্যবহার করবেন না, কারণ লিড্যাসিড চার্জারে উচ্চ চাপের ব্রেকডাউন সুরক্ষা সহ এমওএস থাকতে পারে, যা চার্জের বেশি বিএমএসকে রক্ষা করবে না।লাইফ Po4 ব্যাটারি চার্জার ভোল্টেজ=ব্যাটারি স্ট্রিং নং.X3.6V, যখন লি-আয়ন ব্যাটারি চার্জার ভোল্টেজ=ব্যাটারি স্ট্রিং নং.X4.2V।
5. আমার কোন বর্তমান BMS নির্বাচন করা উচিত?
একটি উদাহরণ হিসাবে 10S 36V নিন: আপনি যে বর্তমান BMS চয়ন করেন তা আপনার ই-বাইসাইকেলের মোটর শক্তি এবং কন্ট্রোলারের বর্তমান সীমাবদ্ধতার উপর নির্ভর করে।যেমন, 350W এর নিচের জন্য 15A, 500W এর নিচের জন্য 20A, 800W এর নিচের জন্য 30A, 1000W এর নিচের জন্য 60A, 1200W এর চেয়ে বেশি হলে পরামর্শের জন্য আমাদের পরিষেবা বিশেষজ্ঞের সাথে যোগাযোগ করুন, সর্বোপরি, কন্ট্রোলারে বর্তমান সীমাবদ্ধতার চেয়ে বেশি কারেন্ট চলতে হবে।
6. আমার BMS ক্ষতিগ্রস্ত হয়েছে কিনা?
যদি আপনি বিচার করতে চান যে BMS ক্ষতিগ্রস্ত হয়েছে, তাহলে অনুগ্রহ করে নিম্নলিখিত পদক্ষেপগুলি গ্রহণ করুন, প্রতিটি কোষের ভোল্টেজ একই রকম কিনা তা পরীক্ষা করতে
ভোল্টমিটার?যদি সেল ভোল্টেজের পার্থক্য 1.0V এর বেশি হয়, তাহলে ফল্টটি প্রদর্শিত হয় যে এটি দূরে চলতে পারে না, কোন পাওয়ার সাপ্লাই নেই
স্টার্ট রেঞ্জ, স্বল্প চার্জের সময়, এই সমস্ত সমস্যাগুলি প্রায় ব্যাটারি কোষ দ্বারা সৃষ্ট হয়, যদি ব্যাটারির ভোল্টেজ থাকা অবস্থায় বিএমএস ক্ষতিগ্রস্ত হয় তাহলে চার্জ নেই, স্রাব নেই, স্রাব নেই।
