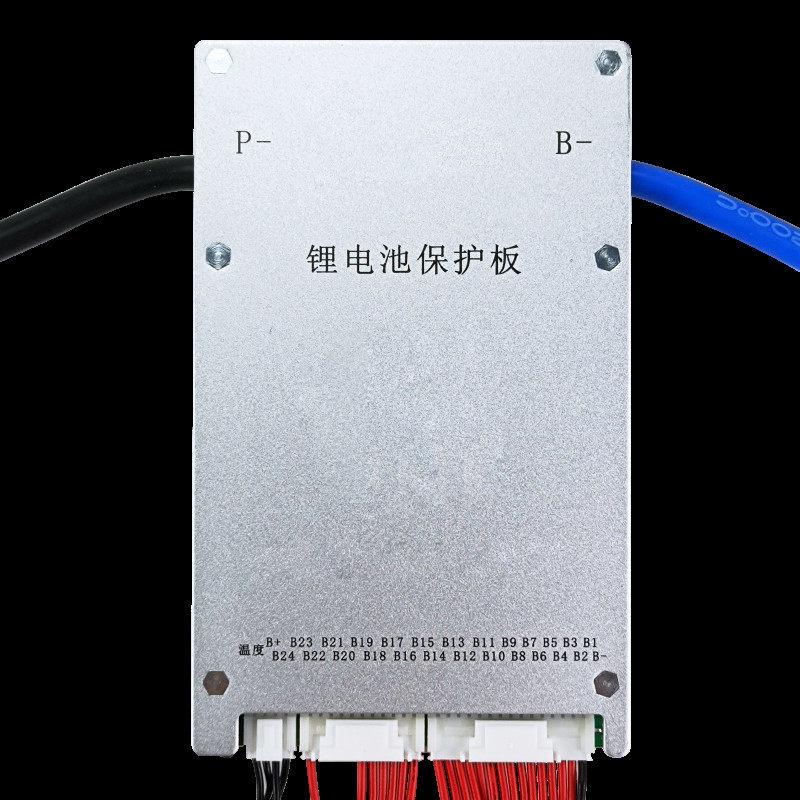

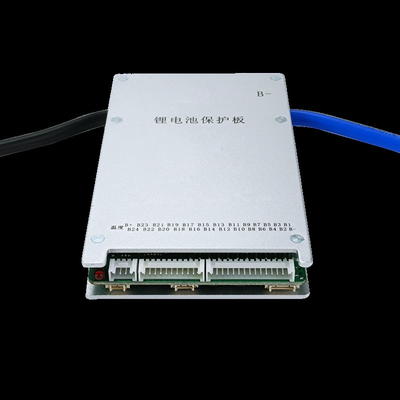

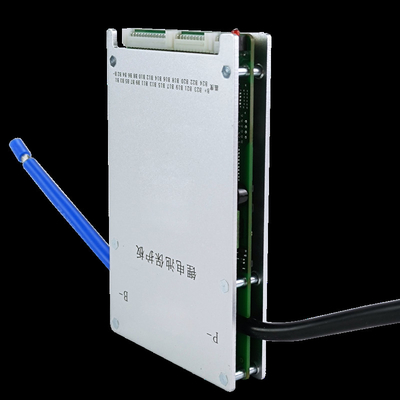

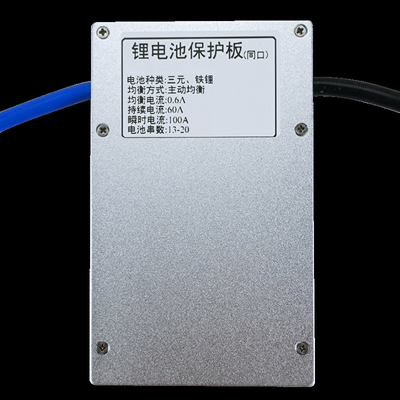

Li Ion Lifepo4 LTO ব্যাটারি প্যাক ব্যবহারের জন্য Active Balance12S-20S 60A স্মার্ট BMS ব্যাটারি ম্যানেজমেন্ট সিস্টেম বিল্ট-ইন BT
|
আইটেম
|
পিসিবি ক্ষমতা
|
|
|
|
|
পিসিবি নাম
|
ইলেকট্রনিক PCB সমাবেশ প্রস্তুতকারক কাস্টম সার্কিট বোর্ড PCBA
|
|
|
|
|
উপাদান
|
FR-4;উচ্চ TG FR-4;অ্যালুমিনিয়াম;CEM-1;CEM-3;রজার্স, ইত্যাদি
|
|
|
|
|
পিসিবি টাইপ
|
অনমনীয়, নমনীয়, অনমনীয়-নমনীয়
|
|
|
|
|
স্তর NO.
|
1, 2, 4, 6, 24 স্তর পর্যন্ত
|
|
|
|
|
আকৃতি
|
আয়তক্ষেত্রাকার, বৃত্তাকার, স্লট, কাটআউট, জটিল, অনিয়মিত
|
|
|
|
|
সর্বোচ্চ পিসিবি মাত্রা
|
1200 মিমি * 600 মিমি
|
|
|
|
|
বোর্ডের বেধ
|
0.2 মিমি-4 মিমি
|
|
|
|
|
পুরুত্ব সহনশীলতা
|
±10%
|
|
|
|
|
মিন হোল সাইজ
|
0.1 মিমি (4 মিল)
|
|
|
|
|
তামার পুরুত্ব
|
0.5 OZ-3OZ (18 um-385 um)
|
|
|
|
|
কপার প্লেটিং গর্ত
|
18um-30um
|
|
|
|
|
সর্বনিম্ন ট্রেস প্রস্থ
|
0.075 মিমি (3মিল)
|
|
|
|
|
ন্যূনতম স্থান প্রস্থ
|
0.1 মিমি (4 মিল)
|
|
|
|
|
সারফেস ফিনিস
|
HASL, LF HASL, Imm গোল্ড, Imm সিলভার, OSP ইত্যাদি
|
|
|
|
|
ঝাল মাস্ক
|
সবুজ, লাল, সাদা, হলুদ, নীল, কালো, কমলা, বেগুনি
|
|
|
|
|
আইটেম
|
PCBA ক্ষমতা
|
|
|
|
|
PCBA নাম
|
ইলেকট্রনিক PCB সমাবেশ প্রস্তুতকারক কাস্টম সার্কিট বোর্ড PCBA
|
|
|
|
|
সমাবেশের বিবরণ
|
এসএমটি এবং থ্রু-হোল, আইএসও এসএমটি এবং ডিআইপি লাইন
|
|
|
|
|
পণ্যের উপর পরীক্ষা
|
জিগ/ছাঁচ পরীক্ষা, এক্স-রে পরিদর্শন, AOI পরীক্ষা, কার্যকরী পরীক্ষা
|
|
|
|
|
পরিমাণ
|
ন্যূনতম পরিমাণ: 1 পিসি।প্রোটোটাইপ, ছোট অর্ডার, ভর অর্ডার, সব ঠিক আছে
|
|
|
|
|
ফাইল প্রয়োজন
|
PCB: Gerber ফাইল (CAM, PCB, PCBDOC)
|
|
|
|
|
উপাদান: উপকরণের বিল (BOM তালিকা)
|
|
|
|
|
সমাবেশ: পিক-এন-প্লেস ফাইল
|
|
|
|
|
পিসিবি প্যানেলের আকার
|
ন্যূনতম আকার: 0.25*0.25 ইঞ্চি (6*6 মিমি)
|
|
|
|
|
সর্বোচ্চ আকার: 1200 * 600 মিমি
|
|
|
|
|
উপাদান বিবরণ
|
প্যাসিভ ডাউন টু 0201 সাইজ
|
|
|
|
|
বিজিএ এবং ভিএফবিজিএ
|
|
|
|
|
লিডলেস চিপ ক্যারিয়ার/সিএসপি
|
|
|
|
|
ডবল-পার্শ্বযুক্ত SMT সমাবেশ
|
|
|
|
|
সূক্ষ্ম বিজিএ পিচ থেকে 0.2 মিমি (8মিল)
|
|
|
|
|
বিজিএ মেরামত এবং রিবল
|
|
|
|
|
অংশ অপসারণ এবং প্রতিস্থাপন
|
|
|
|
|
উপাদান প্যাকেজ
|
টেপ, টিউব, রিল, আলগা অংশ কাটা
|
|
|
|
|
PCB+ সমাবেশ প্রক্রিয়া
|
ড্রিলিং----এক্সপোজার---প্লেটিং------এ্যাচিং এবং স্ট্রিপিং------পাঞ্চিং----ইলেকট্রিকাল টেস্টিং----এসএমটি------ওয়েভ
সোল্ডারিং----এসেম্বলিং----আইসিটি----ফাংশন টেস্টিং----তাপমাত্রা ও আর্দ্রতা
|
|
|
আরএফকিউ
1. সাধারণ পোর্ট এবং পৃথক পোর্ট কি?পার্থক্য কি?
আমরা একটি উদাহরণ হিসাবে 13S 48V 15A BMS নিই, সাধারণ পোর্ট 15A মানে আপনার চার্জ ক্যাথোড এবং ডিসচার্জ ক্যাথোড একই পয়েন্টে সংযুক্ত (আমাদের P-), চার্জ ক্যাথোড এবং ডিসচার্জ ক্যাথোড সাধারণ সংযোগে ব্যবহৃত হয়
পোর্ট, তাই চার্জ কারেন্ট এবং ডিসচার্জ কারেন্ট একই 15A।আলাদা পোর্ট আলাদাভাবে চার্জ ক্যাথোড (C-) এবং ডিসচার্জ ক্যাথোড (P-) দ্বারা সংযুক্ত থাকে, তাই চার্জ কারেন্ট এবং ডিসচার্জ কারেন্ট আলাদা, ডিসচার্জ কারেন্ট 15A, চার্জ কারেন্ট 8A।
2.ব্যালেন্স ফাংশন কি?
কাজের নীতি এবং ফাংশন নিম্নরূপ, যখন আপনার একটি কোষের ভোল্টেজ অ্যালার্ম ভোল্টেজ পর্যন্ত হয় (লি-আয়ন 4.18V পর্যন্ত, LifePo4 পর্যন্ত (3.6V), তখন কোষের ব্যালেন্স কাজ করতে শুরু করে, ভারসাম্য প্রতিরোধ 35ma (যখন ভারসাম্য বজায় থাকে) দিয়ে স্রাব শুরু হয় ডিসচার্জ কাজ করতে শুরু করে, বিএমএস একটু গরম হতে শুরু করবে, যা স্বাভাবিক প্রতিফলন), সেল চার্জিং এবং ডিসচার্জিং উভয় অবস্থায় আছে, এবং অন্যান্য যেগুলি অ্যালার্ম ভোল্টেজে পৌঁছায় না (Li-ion 4.18V, LifePo4 3.6V) শুধুমাত্র চার্জিং অবস্থায় থাকে, কোনো ডিসচার্জিং হয় না, যখন দ্রুত সেল ভোল্টেজ অ্যালার্ম ভোল্টেজে পৌঁছে যায় (Li-ion 4.25V, LifePo4 3.75V) BMS পাওয়ার সুরক্ষা বন্ধ করে দেয়, অন্য সমস্ত কোষগুলি চার্জ করা বন্ধ হয়ে যায়, এই প্রক্রিয়াটি হবে ব্যালেন্স কারেন্টে আপনার ব্যাটারি চার্জিং সক্ষম করুন এবং আপনার ব্যাটারি ভোল্টেজ ব্যালেন্স স্ট্যাটাসে থাকে, কিন্তু যখন আপনার সেল ভোল্টেজের পার্থক্য বড় পরিসরে থাকে, তখন ব্যালেন্স ভালভাবে কাজ করতে পারে না
3. ব্যাটারির ক্ষমতা এবং বিএমএস কারেন্টের মধ্যে সম্পর্ক?
ব্যাটারি ক্ষমতা এবং বিএমএস কারেন্টের মধ্যে সরাসরি কোন সম্পর্ক নেই, বড় ক্ষমতা মানে বড় ব্যাটারি নয়, তবে অবিরত কারেন্টের উপর নির্ভর করুন, অর্থাৎ আপনার ইঞ্জিন শক্তিশালী হলে, আপনার বিএমএসের উচ্চ কারেন্ট বেছে নেওয়া উচিত, এটি নির্ভর করে না ব্যাটারির ক্ষমতার উপর।
4. আমি কি ধরনের চার্জার নির্বাচন করব?
লিথিয়াম ব্যাটারিকে অবশ্যই নির্দিষ্ট চার্জার বেছে নিতে হবে, লিডাসিড ব্যাটারির জন্য চার্জার ব্যবহার করবেন না, কারণ লিড্যাসিড চার্জারে উচ্চ চাপের ব্রেকডাউন সুরক্ষা সহ এমওএস থাকতে পারে, যা চার্জের বেশি বিএমএসকে রক্ষা করবে না।লাইফ Po4 ব্যাটারি চার্জার ভোল্টেজ=ব্যাটারি স্ট্রিং নং.X3.6V, যখন লি-আয়ন ব্যাটারি চার্জার ভোল্টেজ=ব্যাটারি স্ট্রিং নং.X4.2V।
5. আমার কোন বর্তমান BMS নির্বাচন করা উচিত?
একটি উদাহরণ হিসাবে 10S 36V নিন: আপনি যে বর্তমান BMS চয়ন করেন তা আপনার ই-বাইসাইকেলের মোটর শক্তি এবং কন্ট্রোলারের বর্তমান সীমাবদ্ধতার উপর নির্ভর করে।যেমন, 350W এর নিচের জন্য 15A, 500W এর নিচের জন্য 20A, 800W এর নিচের জন্য 30A, 1000W এর নিচের জন্য 60A, 1200W এর চেয়ে বেশি হলে পরামর্শের জন্য আমাদের পরিষেবা বিশেষজ্ঞের সাথে যোগাযোগ করুন, সর্বোপরি, কন্ট্রোলারে বর্তমান সীমাবদ্ধতার চেয়ে বেশি কারেন্ট চলতে হবে।
6. আমার BMS ক্ষতিগ্রস্ত হয়েছে কিনা?
যদি আপনি বিচার করতে চান যে BMS ক্ষতিগ্রস্ত হয়েছে, তাহলে অনুগ্রহ করে নিম্নলিখিত পদক্ষেপগুলি গ্রহণ করুন, প্রতিটি কোষের ভোল্টেজ একই রকম কিনা তা পরীক্ষা করতে
ভোল্টমিটার?যদি সেল ভোল্টেজের পার্থক্য 1.0V এর বেশি হয়, তাহলে ফল্টটি প্রদর্শিত হয় যে এটি দূরে চলতে পারে না, কোন পাওয়ার সাপ্লাই নেই
স্টার্ট রেঞ্জ, স্বল্প চার্জের সময়, এই সমস্ত সমস্যাগুলি প্রায় ব্যাটারি কোষ দ্বারা সৃষ্ট হয়, যদি ব্যাটারির ভোল্টেজ থাকা অবস্থায় বিএমএস ক্ষতিগ্রস্ত হয় তাহলে চার্জ নেই, স্রাব নেই, স্রাব নেই।
